Полуприцеп-бензовоз ППЦ 35П-24Д-2 УСТ 9465 ССУ 1550
ППЦ 35П-24Д-2 УСТ 9465 ССУ 1550
Код:
8219
Полуприцеп цистерна для ГСМ, 35 м3, рамный, чемодан, 2 секции, 2 оси, двускатный, шины 315/80 R22,5, балансирная подвеска без реактивных штанг, сталь 09Г2С 5 мм, два ДЗК,
Цена по запросу
Под заказ
- данный полуприцеп может быть изготовлен с необходимой вам высотой ССУ от 1150 до 1800 мм
ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
СКИДКА В ЛИЗИНГ до 10%
субсидия Минпромторга
субсидия Минпромторга
Код модели:
8219
Цена по запросу
Под заказ
Полуприцеп цистерна для ГСМ, 35 м3, рамный, чемодан, 2 секции, 2 оси, двускатный, шины 315/80 R22,5, балансирная подвеска без реактивных штанг, сталь 09Г2С 5 мм, два ДЗК,
Полуприцеп цистерна для ГСМ, 35 м3, рамный, чемодан, 2 секции, 2 оси, двускатный, шины 315/80 R22,5, балансирная подвеска без реактивных штанг, сталь 09Г2С 5 мм, два ДЗК,
Под заказ
по запросу
Технические характеристики
| Параметры емкости | |
| Вместимость цистерны, м3 (поверка) | 35 (17,5 + 17,5) |
| Количество изолированных секций, шт | 2 |
| Сечение цистерны | чемодан |
| Материал цистерны | сталь 09Г2С, S=5 мм |
| Параметры масс | |
| Масса снаряженного полуприцепа цистерны, кг | 13 450 |
| Полная масса ППЦ, кг | 43 550 |
| Масса перевозимого груза, кг | 30 100 |
| Распределение нагрузки от ППЦ полной массы | |
| На седельное устройство, кг | 20 155 |
| На оси ППЦ, кг | 23 395 |
| Комплектация | |
| Крышка горловины | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Донный клапан, мм | Ду 100, с ручным управлением |
| Лестница на площадку обслуживания заливной горловины | заднее расположение |
| Поручень | слева от площадки обслуживания |
| Площадка обслуживания | из просечного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Тип огнетушителя | ОП-6 (2 шт.) |
| Катушка заземления | установлена в ящике СРТ |
| Ящик для песка | пластиковый, располагается на цистерне |
| Система раздачи топлива (СРТ) | |
| Трубопровод цистерны, мм | Ду 100 |
| Быстроразъемные соединения (БРС), мм Типы БРС |
Ду 100 |
| Пенал для рукавов | пластиковый |
| Рукав напорный, м | 4 (2 шт.) |
| Подвеска полуприцепа | |
| Тип Информация по подвескам |
двухосная, двускатная рессорно-балансирная без реактивных штанг (центральный балансир), тип осей УСТ |
| Количество осей/колес | 2 / 8+1 |
| Опорное устройство | |
| Модель |
механическое с ручным приводом |
| Шины | |
| Размерность шин Информация по шинам |
315/80 R22.5 |
| Тормозная система | |
| Рабочая | Тормозная система с пневматическим приводом. Система выполнена по двухпроводной схеме с антиблокировочной системой (АБС) |
| Стояночная | Тормозная система механическая, с пневматическим управлением,от пружинных энергоаккумуляторов к тормозным механизмам колес первой и второй оси |
| Шкворень | |
| Типоразмер, дюйм | 3,5 |

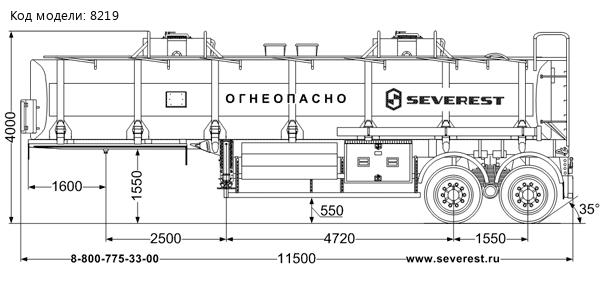

| Габаритные размеры полуприцепа цистерны | |
| Длина, мм | 11 500 |
| Ширина, мм | 2 550 |
| Высота, мм | 4 000 |
| Высота ССУ, мм | 1 550 |
| Документация | |
| Комплект сопроводительной документации | ПТС Свидетельство о поверке Паспорт и формуляр Сервисная книжка Паспорта на узлы, агрегаты и доп. оборудование |
Описание
Полуприцеп-цистерна ППЦ 35П-24Д-2 УСТ 9465 предназначена для транспортирования и кратковременного хранения нефтепродуктов, нефтесодержащих жидкостей и нефти.
Полуприцеп цистерна оборудован системой раздачи топлива (СРТ). Система раздачи топлива (СРТ) расположена в задней части полуприцепа в ящике. В состав СРТ входят трубопровод с быстроразъемным соединением (БРС) и блок пневмоуправления донными клапанами. Система раздачи топлива реализована по схеме: слив самотеком.
Полуприцеп-цистерна «УралСпецТранс» имеет рамную конструкцию – емкость укладывается в ложементы рамы полуприцепа, рама устанавливается на тележку. Фиксация цистерны на ложементах при помощи стяжных лент обеспечивает небольшую свободу емкости при скручивании рамы, что дополнительно снижет нагрузку на саму емкость. Такая конструкция имеет большую прочность и надежность за счет того, что большая часть динамических нагрузок при движении приходится на раму. Стальная рама полуприцепа-цистерны из сварного профиля имеет большой запас прочности, дополнительную жесткость конструкции предают вваренные усилители.
Технология производства и конструкция рамных ППЦ
| Технология производства | |
| Заготовка | Раскрой деталей различных геометрических форм выполняется на установке плазменной резки. Резка металла в размер производится при помощи листовых ножниц, обеспечивающих идеально чистый рез, без заусенцев и скручивания листа. Изготовление деталей гнутого профиля производится на гибочном прессе. Изготовление донышек осуществляется на современном автоматическом станке для фланжирования. |
| Сварка | Сварка обечаек производится на роботизированной сварочной колонне, что обеспечивает ровный кольцевой шов. Сварочные работы мелкого масштаба осуществляются на современных сварочных полуавтоматах. |
| Окраска | Подготовка поверхности, покраска и сушка покрытия осуществляется с соблюдением всех требований стандарта ISO 12944. Подготовка поверхности под окраску включает: обезжиривание, гидроаброзивную очистку мелких деталей, дробеструйную обработку крупных деталей, покрытие пассивирующими составами. Окраска крупных деталей осуществляется в современной окрасочно-сушильной камере. Окрашивание мелких деталей производится в окрасочной камере с подвесным ручным конвейером. |
| Контроль качества | Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости – проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления. |
| Конструкция ППЦ | |
| Несущие элементы | Цистерна установлена в ложементы рамы полуприцепа через резиновый демпфер. Фиксация цистерны на ложементах осуществляется при помощи стяжных лент. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
Варианты исполнения и комплектация рамных ППЦ для ГСМ
Комплектация ДОПОГ:
Набор ДОПОГ (ADR)
- Предупреждающие знаки с опорой (2 шт.);
- Жидкость для промывания глаз (1 шт.);
- Сигнальный жилет со светоотражающими полосами (1 шт.);
- Переносной фонарик (1 шт.);
- Пара защитных перчаток (1 шт.);
- Средство защиты глаз (очки) (1 шт.);
- Дренажная ловушка (1 шт.);
- Сборный контейнер (ящик пластиковый) (1 шт.);
- Лопата (1 шт.);
- Кошма (2 м2).
Таблички со спецсимволами
(дополнительная опция)
Перечень изменений и доработок
| 1. Увеличена толщина емкости | |
Было: 4 мм |
Стало: 5 мм |
| 2. В нижней и верхней части волнорезов вварены полукруглые поперечные пластины | |
|
Было:
|
Стало:
|
| 3. Увеличена ширина нижних бронелистов (накладок). | |
|
Было: 360 мм |
Стало: 500 мм |
| 4. Заменен материал створок ящика. | |
|
Было:
Материал: Лист 09Г2С Толщина: 2 мм Масса (Створка №1): 27,22 кг Масса (Створка №2): 19,20 кг
|
Стало:
Материал: Лист Амг2 (Квинтет) Толщина: 3 мм Масса (Створка №1): 13,93 кг Масса (Створка №2): 9,83 кг
|
| 5. Добавлены распорки ящика | |
| Было: нет |
Стало:
|
| 6. Добавлены ложементы под топливные пеналы. | |
|
Было:
|
Стало:
|
| 7. В задней части ППЦ добавлена площадка из просечного листа с ручками для удобства подъема на цистерну. Лестница расположена строго вертикально и прижата к днищу. Пеналы огнетушителей перенесены на площадку в горизонтальную плоскость. | |
|
Было:
|
Стало:
|
| 8. Исключены пружины в креплениях хомутов. | |
|
Было:
|
Стало:
|
|
Введены распорки первой и последней трубы брызговика.
|
|
|
Изменена схема крепления трубы брызговика.
|
|
Ответы на частые вопросы
Полуприцепы-бензовозы
Какой объём бензовоза выбрать?
Объём полуприцепа-цистерны бензовоза подбирается исходя из задачи.
Для локальной доставки топлива, работы на коротком плече, в сложных дорожных условиях чаще используют полуприцепы-бензовозы SEVEREST с меньшей вместительностью 20-30 м³. Для магистральных перевозок — 30–40 м³ и более. Наши специалисты помогут Вам подобрать оптимальную конфигурацию под ваши условия эксплуатации.
Из какого материала изготавливается цистерна полуприцепа бензовоза?
Цистерны для полуприцепов перевозящих топливо могут быть изготовлены из стали или алюминия. Емкость бензовозов SEVEREST изготавливается из стали 09Г2С. Такой материал обеспечивает высокую прочность и долговечность, устойчив к механическим повреждениям.
Как выполняется поверка полуприцепа бензовоза и когда она требуется?
Поверка бензовозов (автоцистерн для нефтепродуктов) — это метрологическая процедура, которая подтверждает соответствие измерительной системы цистерны установленным требованиям точности. Она включает проверку правильности градуировки, исправности уровнемеров, расходомеров и других компонентов, участвующих в измерении объёма или массы нефтепродуктов. После успешной поверки выдаётся свидетельство о поверке. Наличие действующего свидетельства является обязательным условием для допуска автоцистерны к коммерческим перевозкам нефтепродуктов. Отсутствие документа влечёт штрафы и запрет на эксплуатацию транспортного средства.
Все полуприцепы бензовозы SEVEREST проходят обязательную процедуру поверки и получают СВИДЕТЕЛЬСТВО О ПОВЕРКЕ сроком действия 2 года.
Сколько секций (отсеков) может быть в бензовозе и как выбрать оптимальную конфигурацию?
Количество секций (отсеков) полуприцепов-цистерн бензовозов подбирается исходя из перевозимых видов топлива, а так же количества точек выгрузки. Одна — для перевозки одного вида топлива, несколько — для одновременной доставки разных нефтепродуктов без их смешивания и/или выгрузки в разных местах. Чем больше видов топлива и точек разгрузки, тем больше требуется секций. Количество изолированных секций полуприцепов для ГСМ SEVEREST варьируется от 1 до 6 штук.
Какая комплектация бензовоза предусмотрена по ДОПОГ и что уже входит в базовое оснащение для эксплуатации?
Оснащение бензовоза в соответствии с требованиями ДОПОГ (Европейское соглашение о международной дорожной перевозке опасных грузов) предусматривает обязательный набор элементов, обеспечивающих безопасную перевозку опасных грузов. Эти нормы охватывают оборудование транспортного средства, его маркировку, а также наличие средств индивидуальной защиты.
Бензовозы SEVEREST проектируются с учётом всех требований ДОПОГ по оснащению и комплектации — без необходимости дополнительных доработок перед вводом в работу. Вы получаете бензовоз, полностью готовый к эксплуатации и прохождению проверок.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
