Конструкция цистерн для топливозаправщиков, автоцистерн и прицепов-цистерн является собственной разработкой компании «УралСпецТранс». Для соответствия повышенным требованиям надежности, улучшения технических характеристик и удобства эксплуатации при проектировании и производстве цистерны были учтены пожелания всех наших клиентов, а также собственный опыт.
|
Технология производства
Изготовление деталей, входящих в конструкцию АТЗ и АЦ осуществляется на современном высокоточном оборудовании с ЧПУ, что позволяет достичь высокого качества выпускаемой нами продукции. Изготовление листовых деталей сложных геометрических форм выполняется на установке плазменной резки обеспечивающей высокую производительность с сохранением универсальности применяемых материалов, точности и высокого качества реза. Для резки тонкого листового материала на заготовки заданного размера применяются ножницы гильотинные. Их применение позволяет с отличным качеством, а главное, максимально быстро производить резание листовой стали, меди, алюминия, латуни, пластмассы. Для получения конечных деталей из раскроенных металлических заготовок путем гибки листового металла применяется пресс листогибочный. Выполнение кольцевых и продольных сварных швов обечаек производится на роботизированной сварочной колонне, позволяющей производить сварочные операции под любым углом в трехмерном пространстве, а также обеспечить качественный, равномерный по всей длине сварной шов. Остальные сварочные работы осуществляются на современных сварочных полуавтоматах.
     |
Изготовление днищ осуществляется на современном станке для обрезки и фланжирования днищ. Холодная формовка металла осуществляется в соответствии с шаблоном, что обеспечивает высокое качество поверхности и геометрическую точность. Такая же технология используется при изготовлении волнорезов. Внутренние отсеки цистерн оснащаются волнорезами для обеспечения устойчивости автопоезда при движении. Для обеспечения эквивалентной прочности волнорезы вогнуты с глубиной прогиба от 200 мм. Также они оснащаются инспекционными люками-лазами диаметром 600 мм, расположенными в шахматном порядке для наиболее эффективного гашения волн, возникающих при движении автопоезда. В соответствии с требованиям стандартов и законодательных актов площадь перекрытия волнореза составляет не менее 70% от площади поперечного сечения цистерны.
    |
Контроль качества
  |
На всех этапах производства АТЗ УСТ осуществляется тщательный контроль качества. Сварные швы емкости проходят неразрушающий ультразвуковой контроль. Следующим этапом производится пневматическая опрессовка емкости - проверка механической целостности, также обеспечивающая проверку герметичности цистерны при повышении рабочего давления. Завершающим этапом контроля качества при производстве является проверка работоспособности насоса, герметичность запорной арматуры и трубопроводов, а также проверка работоспособности узла выдачи топлива. |
Конструкция и комплектация

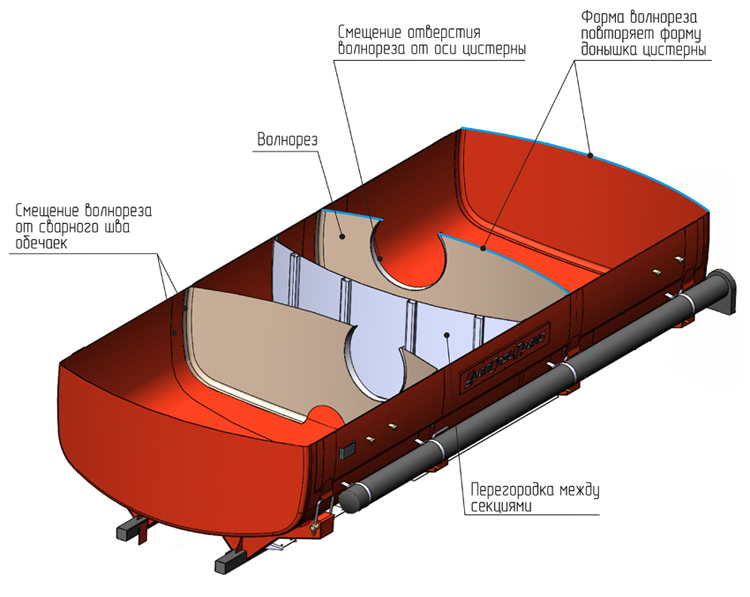

Цистерна изготавливается из низколегированной стали 09Г2С, . Устойчивость свойств в широком температурном диапозоне позволяет применять цистерны из этой марки в диапозоне температур от -70°C до 450°C. Емкость имеет поперечное сечение чемоданной формы, что дает наибольшую вместимость при меньших габаритах и обеспечивает низкий центр тяжести. Все швы при изготовлении корпуса цистерны провариваются с двух сторон на современной автоматической линии. Установка волнореза и перегородок между отсеками цистерны осуществляется при помощи полуавтоматической сварки. Расчет конструкции осуществляется таким образом, что место крепления волнореза и перегородки смещено от кольцевого сварного шва обечаек емкости. Данная технология обеспечивает запас прочности сварных швов обечаек при скручивании цистерны и увеличивает жесткость емкости, а, следовательно, увеличивается срок эксплуатации цистерны.
 |
Крышка заливной горловины изготавливается из алюминия с учетом всех требований по удобству использования и безопасности. Алюминиевая крышка значительно легче стальной, а также искробезопасна, что очень важно при наливе и перевозке опасных грузов. На нефтебазах при верхнем наливе неизбежны жесткие соприкосновения со стояком налива, что приводит к незначительным повреждениям и сколам. Такие повреждения не портят внешний вид, поскольку алюминий не окрашен и не подвержен коррозии. В крышку люка вмонтирован клапан дыхательный, позволяющий поддерживать давление внутри цистерны и обеспечить ее герметичность. Возможно оборудование крышек люка автоматической системой предупреждения перелива, подающей звуковой сигнал при полном заполнении цистерны. Также цистерны оснащены донным клапаном с пневматическим и дублирующим ручным управлением. |
Доступ к люку наливной горловины осуществляется с площадки обслуживания, выполненной из просечного листа с противоскользящим эффектом. Площадка обслуживания оборудована защитным ограждением. Складной механизм ограждения позволяет транспортному средству находиться в допустимых габаритах. Подъем на площадку обслуживания обеспечивает металлическая лестница в задней части.
   |
  |
Цистерна устанавливается на ложементы и крепится к станине стяжными лентами. В местах контакта цистерны ложементов предусмотрены усиливающие накладки и резиновый демпфер. Станина фиксируется к раме транспортного средства при помощи стремянок с пружинными компенсаторами. Данный вариант крепления позволяет исключить повреждение цистерны при скручивании рамы транспортного средства во время движения по пересеченной местности. |
Автотопливозаправщики, автоцистерны, прицепы-цистерны производства «УралСпецТранс» комплектуются современными и надежными в эксплуатации комплектующими ведущих производителей. Применение пластиковых пеналов и коробов обуславливает более легкий и удобный доступ к комплектующим. Царапины и сколы не портят их внешний вид.
Автоцистерна оборудуется переносными порошковыми огнетушителями, заряженными огнетушащим порошком и наполненными инертным газом (воздух, азот, углекислый газ) давлением 16 атм. Манометр, установленный на головке огнетушителя, показывает степень работоспособности огнетушителя, что является большим преимуществом перед огнетушителем со встроенным источником давления. Огнетушители установлены в пластиковых пеналах снаружи цистерны.
    |
 |
Сливные/напорно-всасывающие рукава Gassoflex (Газофлекс) изготовлены из полимерного материала. Внутренняя и наружная проволочная спираль обеспечивает повышенную прочность и минимальные радиусы изгиба с целью адаптации ко всем типам нагрузок и операций подачи. В транспортном положении рукава укладываются в пластиковые пеналы, закрепленные по бокам цистерны. Пенал оснащен контейнером для сбора нефтепродуктов, оставшихся в рукаве после перекачки, что исключает растекание ГСМ по коробу. |
Соответствие автотопливозаправщика требованиям технического регламента.
|
|
|
|
|
|
| Свидетельство АТЗ |
Свидетельство АВТОЦИСТЕРНЫ |
Свидетельство ПРИЦЕПЫ-ЦИСТЕРНЫ |
Свидетельство ПОЛУПРИЦЕПЫ ЦИСТЕРНЫ 2-осные |
Свидетельство ПОЛУПРИЦЕПЫ ЦИСТЕРНЫ 3-осные |
АВТОТОПЛИВОЗАПРАВЩИК (АТЗ)
| В соответствии с требованиями перевозки опасных грузов (ДОПОГ) автоцистерны (АЦ, АТЗ) УралСпецТранс оснащаются проблесковым маячком, выключателями массы снаружи автомобиля и в кабине водителя. |
      |
  |
В стандартную комплектацию автоцистерн «УралСпецТранс» для горюче-смазочных материалов входит система предупреждения перелива. В люке заливной горловины устанавливается датчик (поплавковый датчик уровня серии ВБУ) предупреждения перелива и достижения максимально допустимого объема ГСМ в цистерне либо в отсеке цистерны. При достижении максимального уровня жидкости в автоцистерне срабатывает звуковая сигнализация автомобиля. |
  |
Автотопливозаправщик оборудован узлом выдачи топлива (УВТ). Возможны два варианта расположения узла выдачи топлива: боковой и задний. Задний вариант расположения УВТ позволяет производить заправочные операции с обеих сторон бензовоза. |
Узел выдачи топлива комплектуется счетчиком жидкости, топливным фильтром, раздаточным краном со шлангом, блоком пневмоуправления донными клапанами. Для удобной эксплуатации отсек выдачи топлива АТЗ в отсек установливается светодиодный плафон освещения. Питание плафона осуществляется от бортовой сети автомобиля. Для удобства контроля выдачи топлива, а также более комфортных условия работы водителя-оператора в условиях отрицательных температур возможна установка дублирующего счетчика в кабине водителя.
 |
АТЗ УСТ-5453 оборудован насосной установкой СВН-80 для перекачивания топлива. Насос СВН-80 закреплен на специальном кронштейне. Привод насоса осуществляется от раздаточной коробки через карданный вал. Управление приводом на включение и выключение насоса выведено в кабину водителя. |
 |
На заднем свесе автотопливозаправщика установлен противоподкатный брус, имеющий два фиксированных положения: для движения по общей сети дорог (нижнее положение) и для движения по пересеченной местности (верхнее положение с увеличенным углом съезда). Расположение ДЗК за кабиной, а не на заднем свесе под рамой автомобиля, позволяет обеспечить максимально возможный угол съезда.
|
ПРИЦЕПЫ-ЦИСТЕРНЫ
 |
Компания «УралСпецТранс» запустила в серийное производство прицепы-цистерныусовершенствованной конструкции. Прицепы цистерны для ГСМ оснащаются комплектующими ведущих производителей, что обеспечивает долгий и бесперебойный срок службы. |
Сочетая в себе все преимущества автоцистерн, а также качество и надежность комплектующих, прицепы-цистерны «УралСпецТранс» получили заслуженную оценку клиентов компании.
 |
Прицепы-цистерны выпускаются емкостью от 8 до 15 куб. |
Большой интерес со стороны потребителей вызывают прицепы оборудованные узлом выдачи топлива. Топливораздаточное оборудование (счетчик, фильтр, пистолет) размещается в закрытом ящике, закрепленном на раме прицепа с боку цистерны. Привод топливоперекачивающего насоса может осуществляться от пневмо или электро системы прицепа, либо от внешнего источника питания.
КОНТЕЙНЕР-ЦИСТЕРНА
Еще одним вариантом изготовления цистерны для ГСМ является контейнер-цистерна. Возможно изготовление контейнеров-цистерн различной длинны и объма.
Контейнер-цистерна емкостью 20 куб.м. служит для перевозки и хранения нефтепродуктов, a также используется как съемная емкость для кратковременного хранения нефтепродуктов.
  |
Габаритные размеры контейнера-цистерны по длине и по ширине соответствуют стандартам для 20-ти футовых контейнеров и могут перевозиться всеми видами специально оборудованного транспорта (автомобилями-контейнеровозами, прицепами и полуприцепами контейнеровозами). С помощью стандартных анкерных устройств контейнер жестко крепиться за угловые фитинги к транспортному средству. По вертикали габаритный размер контейнера-цистерны составляет 2355 мм, что позволяет при высоте погрузочной площадки контейнеровоза не более 1645 мм находится в разрешенных транспортных габаритах. |
Качественная ОКРАСКА
 |
Окраска цистерн автотопливозаправщиков АТЗ, автоцистерн, цистерн прицепа и цистерн контейнера осуществляется в современной окрасочно-сушильной камере с применением высококачественных материалов ведущих мировых производителей. Качественная окраска гарантирует великолепный внешний вид и долгий срок службы изделия. ПОДРОБНЕЕ О ТЕХНОЛОГИИ ПОКРАСКИ |
