АТЗ-17-4Р, УСТ 5453, SHACMAN (ШАКМАН) SX32586V384 6х4, 315/80R22.5, КБ 4975 мм.
6х4, Автотопливозаправщик, полная комплектация, 17 м3,4 отсека, рекуперация, насос, гидрофикация, кабина Х3000, двигатель WP12.430E50 (430л.с.), КПП 12JSDX220A-B, двускат, шины 315/80R22.5, алюм. т/бак 500л., ABS WABCO, МОБ, МКБ, Держатели для табличек, пеналы для огнетушителя, тахограф под ADR, кнопки отключения массы в кабине по ДОПОГ, наружная кнопка отключения массы IP65, набор ДОПОГ, колпачки на клеммы АКБ
Цена по запросу
Под заказ
ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
Код модели:
9400
Цена по запросу
Под заказ
6х4, Автотопливозаправщик, полная комплектация, 17 м3,4 отсека, рекуперация, насос, гидрофикация, кабина Х3000, двигатель WP12.430E50 (430л.с.), КПП 12JSDX220A-B, двускат, шины 315/80R22.5, алюм. т/бак 500л., ABS WABCO, МОБ, МКБ, Держатели для табличек, пеналы для огнетушителя, тахограф под ADR, кнопки отключения массы в кабине по ДОПОГ, наружная кнопка отключения массы IP65, набор ДОПОГ, колпачки на клеммы АКБ
6х4, Автотопливозаправщик, полная комплектация, 17 м3,4 отсека, рекуперация, насос, гидрофикация, кабина Х3000, двигатель WP12.430E50 (430л.с.), КПП 12JSDX220A-B, двускат, шины 315/80R22.5, алюм. т/бак 500л., ABS WABCO, МОБ, МКБ, Держатели для табличек, пеналы для огнетушителя, тахограф под ADR, кнопки отключения массы в кабине по ДОПОГ, наружная кнопка отключения массы IP65, набор ДОПОГ, колпачки на клеммы АКБ
Под заказ
по запросу
Технические характеристики
| Базовое шасси | Shacman SX32586V384 |
| Колесная формула | 6 х 4 |
| Схема компоновки ТС | кабина над двигателем |
| Исполнение кабины | цельнометаллическая, двухместная, двухдверная, с одним спальным местом, серия Х3000 |
| Подвеска кабины | на 4-х пневматических опорах |
| Сиденья водителя и пассажира | регулируемые, с подголовниками, без электроподогрева |
| Параметры масс | |
| Снаряженная масса, кг, не более | 15 800 |
| Полная масса, кг, не более | 30 500 |
| Распределение нагрузки от полной массы | |
| На переднюю ось, кг | 7 500 |
| На заднюю тележку, кг | 23 000 |
| Цистерна | |
| Вместимость цистерны, м3 (поверка) | 17 |
| Количество секций, шт. | 4 |
| Форма поперечного сечения цистерны | Чемодан |
| Материал цистерны | сталь 09Г2С, S=4мм |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%. |
| Крепление цистерны | Крепление цистерны к надрамнику посредством одной качающейся опоры и двух опор с жестким болтовым креплением. Надрамник закреплен на раме автомобиля в соответствии с рекомендациями изготовителя шасси. Соответствует требованиям ДОПОГ. |
| Крышка люка | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Донный клапан, мм | Ду 100, пневмоуправление, с аварийным открытием (4 шт.) |
| Лестница на площадку обслуживания заливной горловины | заднее расположение |
| Поручень | подъемный поручень ограждения с левой стороны площадки |
| Площадка обслуживания | из перфорированного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | ОП-6, 2 шт. |
| Катушка заземления | установлена в ящике СРТ |
| Ящик для песка и кошмы | пластиковые, располагаются на цистерне |
| Насосная установка | |
| Модель | СВН-80 |
| Привод | от КОМ гидравлический |
| Подача, м3/с | 32...38 |
| Напор, м | 26 |
| Высота самовсасывания, м, не менее | 6,5 |
| Узел выдачи топлива (УВТ) | |
| Расположение УВТ | металлический, расположен за кабиной с левой стороны |
| Рукав раздаточный, мм | Ду 40 |
| Длина раздаточного рукава, м | 10 |
| «Пистолет» раздаточный, мм | Ду 40 |
| Фильтр очистки топлива, мм | Ду 50 |
| Счетчик жидкости | СЖ 40 |
| Система раздачи топлива (СРТ) | |
| Ящик СРТ | металлический, боковое расположение |
| Трубопровод цистерны, мм | Ду 75 |
| Быстроразъемные соединения (БРС) Все типы БРС |
Ду 75 |
| Пенал для рукава | металлический, из низкокоррозионной стали |
| Рукав напорный, м / шт. | 4/2 |
| Система нижнего налива с рекуперацией паров | |
| API адаптер для нижнего налива/слива нефтепродуктов | есть |
| Пылезащитная крышка с прижимным кулачком TWIN-KAM | есть |
| Гравитационный переходник для слива нефтепродуктов | есть |
| Клапан компенсационный | есть |
| Адаптер рецеркуляционный | есть |
| Клапан пневматический | есть |
| Датчик предотвращения перелива | есть |
| Крышка защитная с кабелем | есть |
| Рукав для отвода паров нефтепродуктов, м | 4 |
| Пенал для рукава отвода паров нефтепродуктов | металлический, оцинкованный |
| Двигатель | |
| Модель | WEICHAI WP12.430E50 (Евро-5) |
| Тип | с турбонаддувом и промежуточным охлаждением воздуха |
| Количество цилиндров / Расположение | 6 / рядное |
| Мощность, л.с. | 430 |
| Система охлаждения | Жидкостная |
| Система питания | непосредственный впрыск топлива с общей рампой |
| Система выпуска и нейтрализации отработавших газов | один глушитель со встроенной системой нейтрализации ОГ и системой селективной каталитической очистки SCR |
| Система питания | |
| Вместимость топливного бака, л | 500 |
| Трансмиссия | |
| Сцепление | сухое, однодисковое, с пневмогидроусилителем |
| Коробка передач | 12JSDX220A-B механическая, синхронизированная |
| Количество передач | вперед-12, назад-2 |
| КОМ на КП | QH50 |
| Блокировка межколесного дифференциала | задних ведущих мостов |
| Блокировка межосевого дифференциала | задней тележки |
| Подвеска | |
| Передняя | зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости |
| Задняя | балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости на заднем мосту |
| Рулевое управление | с гидроусилителем |
| Тормозные системы | |
| Рабочая | пневматический двухконтурный привод с разделением контуров передней оси и задней тележки, ABS WABCO, тормозные механизмы всех колес барабанные |
| Стояночная | механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес задних мостов |
| Вспомогательная | моторный тормоз-замедлитель с заслонкой в системе выпуска отработавших газов |
| Шины | |
| Размер шин Информация по шинам |
315/80 R22,5 |

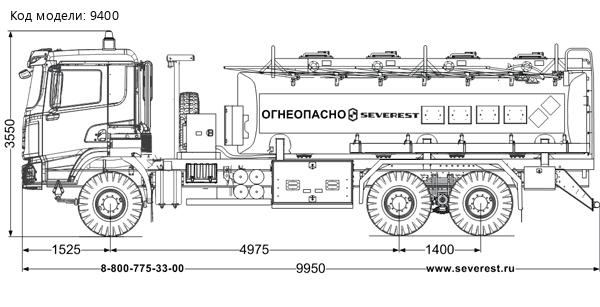

| Габаритные размеры | |
| Длина, мм | 9 950 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 550 |
| Колесная база, мм | 4 975 + 1 400 |
Описание
Автотопливозаправщик АТЗ-17-4Р на шасси SHACMAN SX32586V384 предназначен для транспортирования и кратковременного хранения светлых нефтепродуктов. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
Комплектация ДОПОГ:
Набор ДОПОГ (ADR)
- Предупреждающие знаки с опорой (2 шт.);
- Жидкость для промывания глаз (1 шт.);
- Сигнальный жилет со светоотражающими полосами (1 шт.);
- Переносной фонарик (1 шт.);
- Пара защитных перчаток (1 шт.);
- Средство защиты глаз (очки) (1 шт.);
- Дренажная ловушка (1 шт.);
- Сборный контейнер (ящик пластиковый) (1 шт.);
- Лопата (1 шт.);
- Кошма (2 м2).
Таблички со спецсимволами
(дополнительная опция)
