ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Базовое шасси | Урал NEXT 4320-74Е5 |
| Колесная формула | 6 х 6 |
| Параметры масс | |
| Снаряженная масса, кг | 11 070 |
| Полная масса, кг | 19 740 |
| Распределение нагрузки от АТЗ полной массы | |
| На передний мост, кг | 5 320 |
| На заднюю тележку, кг | 14 520 |
| Цистерна | |
| Вместимость цистерны, м3 (поверка) | 10 (5 + 5) |
| Количество изолированных секций, шт. | 2 |
| Форма поперечного сечения цистерны | Чемодан |
| Материал цистерны | сталь 09Г2С, S=3 мм |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
| Крепление цистерны | Надрамник с ложементами закреплен на раме автомобиля стремянками с пружинными компенсаторами. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами. |
| Крышка люка | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Донный клапан, мм | ДУ 90 с механическим приводом |
| Лестница на площадку обслуживания заливной горловины | заднее расположение |
| Поручень складной | сбоку от площадки обслуживания |
| Площадка обслуживания | из просечного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | ОП-6 (2 шт.) |
| Катушка заземления | установлена в ящике УВТ |
| Ящик для песка и кошмы | пластиковые, располагаются на цистерне |
| Насосная установка | |
| Модель | СВН-80.00 |
| Привод | Посредством карданной передачи от ДОМ РК |
| Подача, м3/ч | 32...38 |
| Напор, м | 26 |
| Высота самовсасывания, м, не менее | 6,5 |
| Узел выдачи топлива (УВТ) | |
| Ящик УВТ | металлический, расположен на заднем свесе рамы |
| Рукав раздаточный, м | 10 |
| «Пистолет» раздаточный, мм | Ду 25 |
| Фильтр очистки топлива, мм | Ду 50 |
| Счетчик жидкости | СЖ 40 |
| Раздаточный рукав, мм | Ду 25 |
| Система раздачи топлива (СРТ) | |
| Трубопровод цистерны, мм | Ду 65 |
| Быстроразъемные соединения (БРС) Типы БРС |
Ду 65 |
| Пенал для рукава | металлический, оцинкованный |
| Рукав напорный, м/шт. | 4 / 2 |
| Двигатель | |
| Модель | ЯМЗ-53613-10 (ЕВРО-5) |
| Тип | дизельный |
| Мощность, л.с. | 310 |
| Коробка передач | |
| Модель | ZF9 |
| Тип | механическая |
| Топливные баки | |
| Емкость топливного бака, л | 300 |
| Шины | |
| Размер шин | 425/85 R21 |
| Габаритные размеры | |
| Длина, мм | 9 625 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 207 |

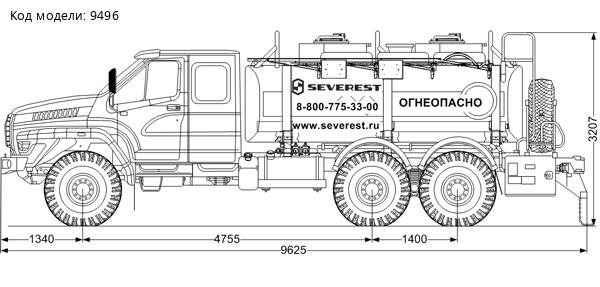

Автотопливозаправщик АТЗ-10-2Б на шасси Урал NEXT 4320-74 сдв.кабина, предназначен для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
