АРОК с КМУ ИМ-95 УСТ Камаз 43118

Агрегат ремонта и обслуживания станков качалок, КМУ ИМ-95 (8,50 тн/м, 4000 кг на 2,0 м, 8,25 м) 6х6, 300 л.с., дв. 740, КП ZF9
Цена по запросу
Под заказ

Данная модель КМУ может быть изготовлена в различных вариантах: верхнее или нижнее управление, дополнительные опоры и доп.оборудование. [заказ обязательно согласовывайте с нашим менеджером]

Также для данного КМУ вы можете приобрести: стропы, цепи, чалки [открыть лист заказа]

Вся автотехника с манипуляторами и КМУ поставляется с полным комплектом документов для постановки на учет в органах ГИБДД и РосТехНадзора (сертификат)

ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.

Код модели:
4355
Цена по запросу
Под заказ
Агрегат ремонта и обслуживания станков качалок, КМУ ИМ-95 (8,50 тн/м, 4000 кг на 2,0 м, 8,25 м) 6х6, 300 л.с., дв. 740, КП ZF9
Агрегат ремонта и обслуживания станков качалок, КМУ ИМ-95 (8,50 тн/м, 4000 кг на 2,0 м, 8,25 м) 6х6, 300 л.с., дв. 740, КП ZF9
Под заказ
по запросу

Технические характеристики

Состав бригады
Количество человек в бригаде (в салоне + в кабине водителя) 4 (3+1)
Характеристики автомобиля
Параметры масс
Снаряженная масса, кг 13 975
Полная масса, кг 16 125
Масса перевозимого груза, кг 2 000
Распределение нагрузки от автомобиля полной массы
Нагрузка на передний мост, кг 4 330
Нагрузка на заднюю тележку, кг 11 795
Двигатель
Модель 740.662-300(Евро-4)
Тип дизельный
Мощность, л.с. 300
Колеса и шины
Размер шин 425/85 R21
Топливные баки
Емкость топливного бака, л 350+210
Габаритные размеры автомобиля
Длина, мм 9 139
Ширина, мм 2 550
Высота, мм 3 650
Внутренние размеры грузовой платформы
Длина, мм 2 400
Ширина, мм 2 400

Описание

Агрегат ремонта и обслуживания станков-качалок (АРОК) предназначен для ремонта и профилактического обслуживания оборудования нефтяных скважин, а также наземного оборудования нефтепромыслов, технологических трубопроводов нефтесборных пунктов, элементов фонтанной арматуры и станков-качалок.

На заднем свесе автофургона смонтирован манипулятор ИМ-95 для проведения грузоподъемных работ весом до 4 тонн.

Удобство, комфорт и практичность

Кузов-фургон цельнометаллический, каркасной конструкции. Наружная обшивка выполнена из листовой стали. В АРОК используется только качественная фурнитура ведущих европейских производителей. Отделка стен и потолка фургона высококачественным автомобильным пластиком обеспечивает эстетичный внешний вид, а просчитаная конструкция, высокое качество и износостойкость материалов, применяемых в отделке кузова-фургона - надежность и долгий срок эксплуатации.

Кузов-фургон разделен на 3 отсека: отсек для перевозки ремонтной бригады, ремонтный отсек и грузовой отсек.

Отсек для транспортировки ремонтной бригады  Сиденье пассажирское  Автономный воздушный отопитель   Стол  Шкаф для одежды

АРОК рассчитан на перевозку 3 человек в кузове-фургоне. Салон оборудован трехместными сиденьями с ремнями безопасности, столом и шкафом для одежды.
Пассажирский отсек АРОК оборудован автомномным воздушным отопителем 2 кВт. Отопитель использует собственный источник питания и независим от штатной системы отопления.
Отсек для перевозки пассажиров оборудован окном вахтового типа с форточкой.

В ремонтном отсеке расположенны два окна на скосах фургона для большей освещенности рабочего места. Окна на скосах оконтованы двойным контуром высококачественного уплотнителя. В ночное время внутреннее освещение фургона осуществяется плафонами мощностью 24V.

Окно  Плафоны освещения  Окно в скосе фургона

Вход в пассажирский отсек Обниженный вход в совокупности с откидной двухступенчатой лестницей обеспечивают максимальное сочетание удобства посадки пассажиров и компактность в транспортном положении. Ступеньки лестницы выполнены их листа рифленой нержавеющей стали. Лестница оборудована поручнем. Для освещения ступенек лестницы в темное время суток входная группа оснащается плафоном подсветки.

Применение высококачественных материалов и комплектующих при изготовлении, отделке и комплектации салона фургона позволяют обеспечить высокий уровень организации выполняемых ремонтных работ. Просчитаная конструкция, высокое качество и износостойкость материалов, применяемых в отделке кузова-фургона обеспечивают надежность и долгий срок эксплуатации фургона.





Оборудование АРОК

Вход в ремонтный отсек Вход в ремонтный отсек осуществляется по бортовой платформе. Агрегат ремонта и обслуживания станков-качалок (АРОК) может быть оснащен всем необходимым оборудованием и инвентарем.




Камаз АРОК оснащен всем необходимым оборудование для проведения ремонтных работ.

Сварочный выпрямитель  Верстак   Шанцевый инструмент  Тисы слесарные  Электростанция дизельная


Люк рабочего отсека Для быстрого доступа и удобства эксплуатации сварочного выпрямителя и другого оборудования в кузове-фургоне предусмотрены специальные люки.

Планировка и расположение оборудования произведены с учетом максимально полезного использования пространства масерской и удобства работы персонала. Все оборудование и инструмент надежно фиксируются на штатных местах.





Бортовая площадка и грузоподъемное оборудование

Грузовой отсек АРОК выполнен в виде бортовой площадки открытого типа. Площадка оборудована двумя откидными бортами. На правом откидном борту закреплена раскладная лестница, обеспечивающая более легкий подъем на грузовую платформу.

Шкафы для транспортировки и временного хранения пропанового и кислородного баллонов Также на грузовой площадке расположены шкафы для транспортировки и временного хранения пропанового и кислородного баллонов.



На заднем свесе АРОК установлена крано-манипуляторная установка ИМ-95 для проведения грузоподъемных работ.

Бортовая платформа  КМУ ИМ-95  Крано-манипуляторная установка ИМ-95




Организация бортовой электросети

Генератор ГБС УСТ Питание оборудования передвижной ремонтной мастерской осуществляется от синхронного генератора ГБС УСТ установленного на раме автомобиля под кузовом-фургоном. Также мастерская снабжается внешним подводом электроэнергии. Подключение к внешнему источнику осуществляется гибким кабелем. Для подключения кабеля предусмотрена розетка.

Электрошкаф Защита потребителей и цепей 380В и 220В от перегрузок и короткого замыкания обеспечивается соответствующими автоматическими выключателями и модулем защитного отключения установленым в шкафу управления.

Переговорное устройство
Напряжение 24В постоянного тока подается из электрической схемы базового автомобиля. Передвижная мастерская АРОК комплектуется переговорным устройством «кабина-салон».

Планировка Камаз АРОК с КМУ ИМ-95

Планировка Камаз АРОК с КМУ ИМ-95
  1. Кузов-фургон: каркас сварной; наружная обшивка – стальной лист; утеплитель - пенополистирол (S=60 мм). Внутренняя отделка: стены и потолок – высококачественный автомобильный пластик. Пол – водостойкая бакелизированная фанера – 12 мм, брусок 40х30, пенополистирол между брусками – 30 мм, фанера – 12 мм, резинопластиковое покрытие (автолин);
  2. Дверь входная одностворчатая пассажирская с глухим окном;
  3. Лестница откидная пассажирская (конструкция лестницы предусматривает широкие ступеньки с противоскользящим эффектом);
  4. Обниженный вход;
  5. Дверь входная одностворчатая задняя;
  6. Лестница откидная на бортовой платформе;
  7. Окно вахтового типа с форточкой;
  8. Окно глухое в скосе фургона;
  9. Люк рабочего отсека;
  10. Перегородка глухая;
  11. Электрошкаф;
  12. Розетка 380В;
  13. Розетка 220В;
  14. Фонари освещения (24 В, 21 Вт);
  15. Фара-прожектор (24В);
  16. Стол с откидной столешницей;
  17. Сиденье пассажирское 3-х местное (оборудовано трехточечными ремнями безопасности);
  18. Шкаф для одежды;
  19. Переговорное устройство;
  20. Электростанция дизельная;

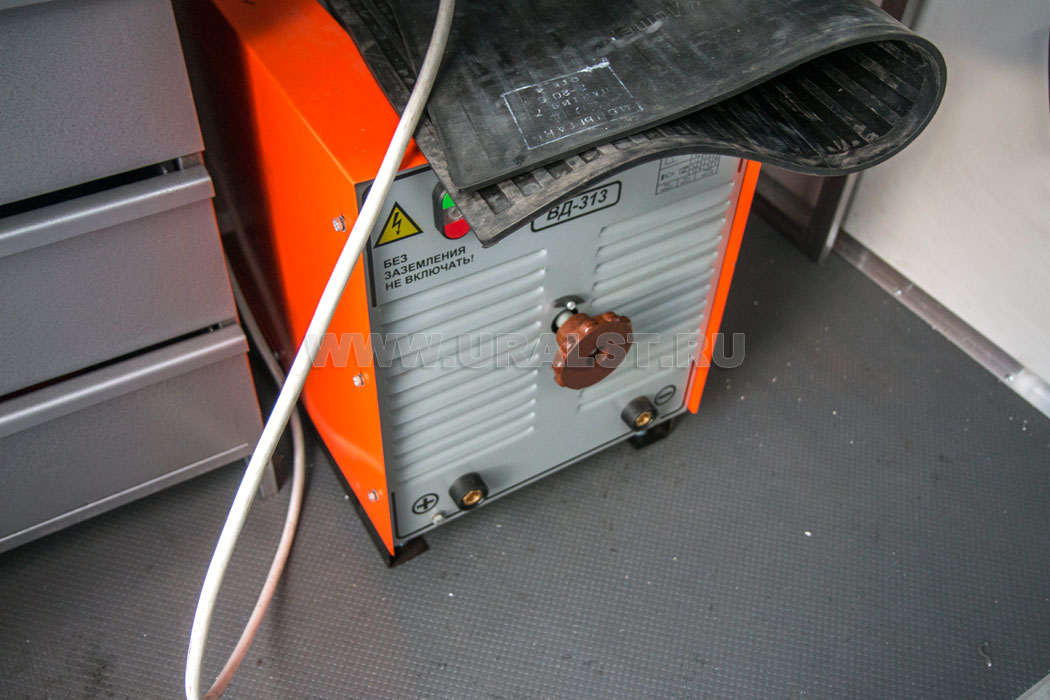

  21. Выпрямитель сварочный ВД-313 (26 кВт, 380В);
  22. Генератор синхронный ГБС-38 с люком обслуживания;
  23. Отопитель воздужный (2 кВт);
  24. Тисы слесарные (250 мм);
  25. Верстак с выдвижными ящика;
  26. Шкаф баллона пропанового двойной;
  27. Шкаф баллона кислородного двойной;
  28. Баллон пропановый в шкафу;
  29. Баллон кислородный в шкафу;
  30. Огнетушитель ОП-2 (количество огнетушащего вещества 2 кг; имеет фиксированное крепление-стакан к полу кузова-фургона);
  31. Шанцевый инструмент (лом, кувалда, лопата штыковая, топор, пила двуручная);
  32. Газорезательное оборудование (резак пропановый, горелка газовая с насадками, редуктор пропановый, редуктор кислородный, рукав газовый L=20м, рукав кислородный L=20м);
  33. Сварочное оборудование (кабель сварочный (L=15м), электрододержатель, крепление массового провода (струбцина));
  34. Принадлежности шасси (противооткатные башмаки 2 шт., знак аварийной остановки, аптечка медицинская, огнетушитель);
  35. Средства электробезопасности (ковер диэлектрический, штыри заземления 3 шт., провод контура заземления 10 п.м., провод соединительный 3 шт.);
  36. ДЗК в кузове фургона;
  37. Грузовая платформа с правым и левым откидными бортами;
  38. КМУ ИМ-95 (вылет 8,25 м, грузоподъемность 4 тн).

Технические характеристики ИМ-95

Грузовой момент, тм 8,50
Максимальный вылет стрелы, м 8,25
Грузоподъемность на максимальном вылете, кг 950
Максимальная грузоподъемность, кг 4 000

 ИМ-95

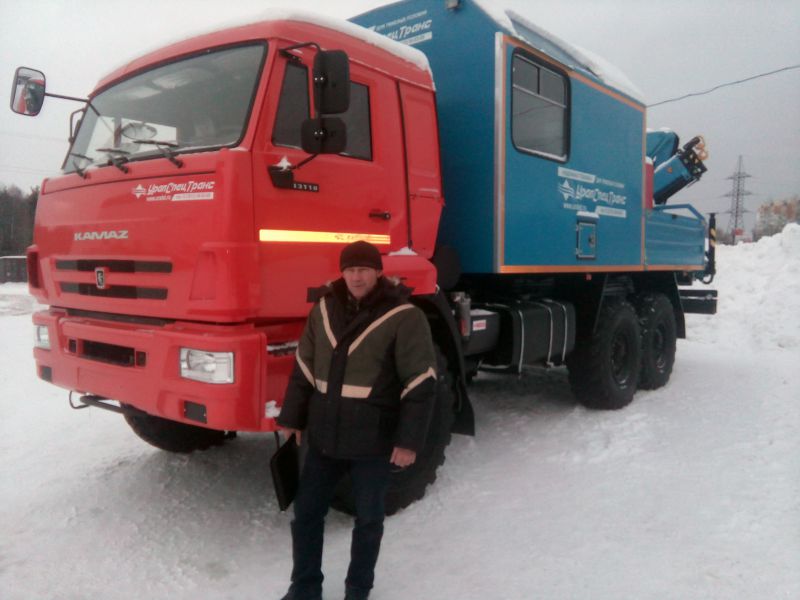

Автомобиль приобрели
1 фото
Способ доставки:
Покупатель из: Ноябрьск
Место работы:
1 фото
Способ доставки:
Покупатель из: Омск
Место работы:
1 фото
Способ доставки: Самовывоз
Покупатель из: Тюмень
Место работы: Пойково
1 фото
Способ доставки:
Покупатель из: Ханты-Мансийск
Место работы:

Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.

При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
