ППЦТВ 20-21 ПТ УСТ 9465 рамная ССУ 1500
ППЦТВ 20-21 ПТ УСТ 9465 рамная ССУ 1500
Код:
7776
Полуприцеп цистерна для технической воды, 20 м3, рамный, чемодан, 1 секция, 2 оси, односкатный, шины 425/85 R21, рессорно-балансирная подвеска, паровые трубы
Цена по запросу
Цена завода:
3 823 400
р.
Под заказ
- данный полуприцеп может быть изготовлен с необходимой вам высотой ССУ от 1150 до 1800 мм
ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
СКИДКА В ЛИЗИНГ до 10%
субсидия Минпромторга
субсидия Минпромторга
Код модели:
7776
Цена по запросу
Цена завода:
3 823 400
р.
Под заказ
Полуприцеп цистерна для технической воды, 20 м3, рамный, чемодан, 1 секция, 2 оси, односкатный, шины 425/85 R21, рессорно-балансирная подвеска, паровые трубы
Полуприцеп цистерна для технической воды, 20 м3, рамный, чемодан, 1 секция, 2 оси, односкатный, шины 425/85 R21, рессорно-балансирная подвеска, паровые трубы
Под заказ
по запросу
Цена завода:
3 823 400
р.
Технические характеристики
| Параметры масс | |
| Масса снаряженной полуприцеп-цистерны, кг, не более | 7 400 |
| Полная масса ППЦТВ, кг, не более | 27 400 |
| Распределение нагрузки от полуприцепа полной массы | |
| На седельное устройство тягача, кг, не более | 11 250 |
| На оси ППЦТВ, кг, не более | 16 150 |
| Цистерна | |
| Количество секций | 1 |
| Сечение цистерны | чемодан |
| Номинальная вместимость цистерны, куб.м. | 20 |
| Материал цистерны | сталь 09Г2С, 4мм |
| Паровые трубы | есть |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
| Крепление цистерны | Цистерна установлена в ложементах рамы через резиновый демпфер и закреплена стяжными лентами. |
| Крышка горловины | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Лестница на площадку обслуживания заливной горловины | переднее расположение |
| Поручень | справа от площадки обслуживания |
| Площадка обслуживания | из просечного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Трубопровод слива | |
| Трубопровод цистерны, мм | Ду 80 |
| Быстроразъемные соединения (БРС) Типы БРС |
Ду 80мм |
| Пенал для рукавов | оцинкованный |
| Рукав напорный, м/шт. | 4/2 |
| Подвеска | |
| Тип Информация по подвескам |
двухосная, односкатная, рессорно-балансирная подвеска, оси УСТ |
| Количество осей / колес | 2 / 4+1 |
| Шины | |
| Размер шин Информация по шинам |
425/85 R21 |
| Опорное устройство | |
| Модель | механическое с ручным приводом |
| Шкворень | |
| Типоразмер, дюйм | 2 |
| Положение шкворня, мм | 1 280 |
| Тормозная система | |
| Рабочая | Тормозная система с пневматическим приводом. Двухпроводная схема с антиблокировочной системой (АБС) |
| Стояночная | Тормозная система механическая, с пневматическим управлением. |
| Габаритные размеры полуприцепа-цистерны | |
| Длина, мм | 8 750 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 400 |
| Высота ССУ, мм | 1 550 |
Описание
Полуприцеп-цистерна ППЦТВ 20-21 ПТ емкостью 20 м3 предназначен для кратковременного хранения и транспортирования технической воды по дорогам общего назначения.
Конструкция цистерны включает паровые трубы предназначенные для подачи по ним пара от внешней парогенераторной установки для подогрева перевозимой жидкости.
Полуприцеп-цистерна для технической воды имеет рамную конструкцию – емкость укладывается в ложементы рамы полуприцепа, рама устанавливается на тележку. Фиксация цистерны на ложементах при помощи стяжных лент обеспечивает небольшую свободу емкости при скручивании рамы, что дополнительно снижет нагрузку на саму емкость. Такая конструкция имеет большую прочность и надежность за счет того, что большая часть динамических нагрузок при движении приходится на раму. Стальная рама полуприцепа-цистерны для техводы из гнутого профиля имеет большой запас прочности, дополнительную жесткость конструкции предают вваренные усилители.
Данный ППЦТВ 20-21 ПТ поставляется в следующей комплектации:
- Алюминиевая крышка горловины;
- Устройство дыхательное УД2-80 (фланцевое);
- Оцинкованные пеналы для напорно-всасывающих рукавов;
- Площадка обслуживания из просечного листа;
- Складной поручень;
- Пластиковые противооткатные упоры;
- Композитный шланг типа Gassoflex(Газофлекс);
- Кран шаровой;
- Быстроразъемные соединения.
ДАННАЯ МОДЕЛЬ МОЖЕТ КОМПЛЕКТОВАТЬСЯ ДОПОЛНИТЕЛЬНЫМИ ОПЦИЯМИ

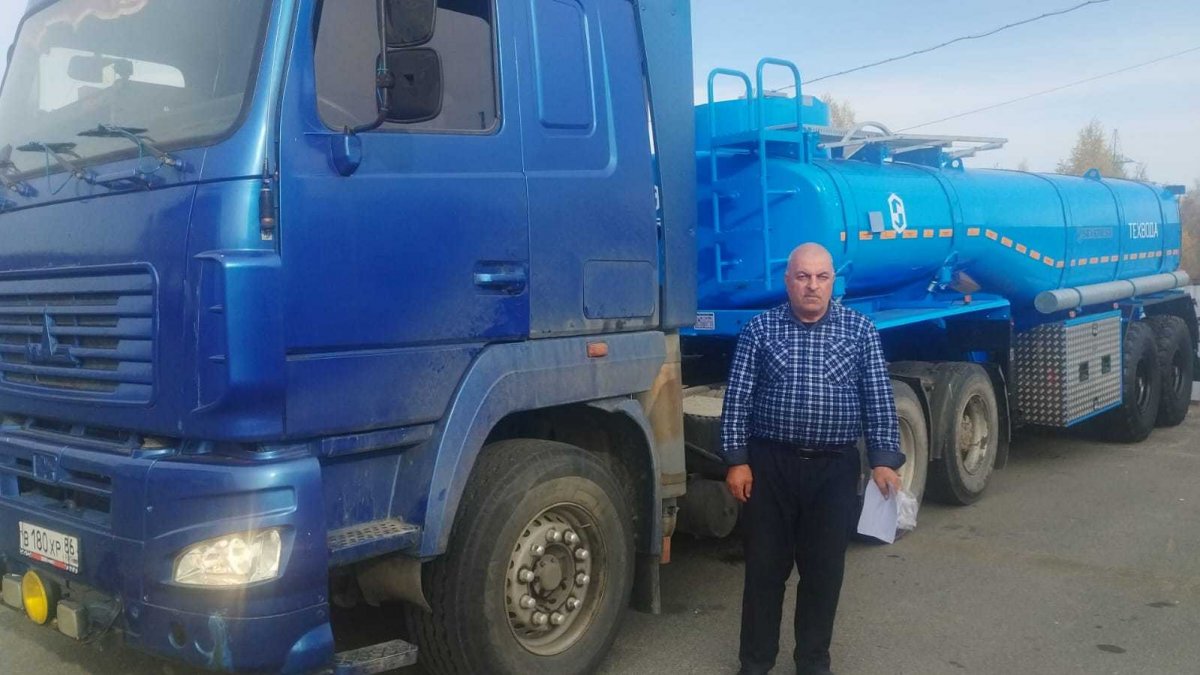

Автомобиль приобрели
