ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Параметры масс | |
| Масса снаряженной полуприцеп-цистерны, кг | 10 550 |
| Полная масса ППЦН, кг | 32 800 |
| Масса перевозимого груза, кг | 22 250 |
| Распределение нагрузки от полуприцепа полной массы | |
| На седельное устройство тягача (не более), кг | 12 700 |
| На оси ППЦН (не более), кг | 20 100 |
| Цистерна | |
| Вместимость цистерны, м3 (поверка) | 25 |
| Количество секций, шт. | 1 |
| Форма поперечного сечения цистерны | Чемодан |
| Материал цистерны -внутренняя часть - наружная часть |
сталь 09Г2S S=4 мм сталь Ст3 с ЛКП, S=1,2 мм |
| Термоизоляция, мм | 100 |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
| Крышка люка | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Лестница на площадку обслуживания заливной горловины | в передней части цистерны |
| Поручень | складной, сбоку от площадки обслуживания |
| Площадка обслуживания | выполнена из просечного оцинкованного листа с противоскользящим эффектом. |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | ОП-6, 2шт. |
| Катушка заземления | установлена на ящике СРТ |
| Ящик для песка и кошмы | пластиковые, располагаются на цистерне |
| Система раздачи топлива (СРТ) | |
| Трубопровод цистерны, мм | Ду 100 |
| Быстроразъемные соединения (БРС) Типы БРС |
Ду 100 |
| Пенал для рукава | металлический, оцинкованный |
| Рукав напорный, м/шт. | 4/2 |
| Подвеска | |
| Тип Информация по подвескам |
трехосная, односкатная, рессорно-балансирная подвеска, оси УСТ |
| Количество осей / колес | 3/6+1 |
| Шины | |
| Размерность шин Информация по шинам |
425/85 R21 |
| Опорное устройство | |
| Модель | механическое с ручным приводом |
| Шкворень | |
| Типоразмер, дюйм | 2 |
| Тормозная система | |
| Рабочая | тормозная система с пневматическим приводом, выполненная по двухпроводной схеме с антиблокировочной системой (АБС) . Тормозные механизмы всех колес барабанного типа |
| Стояночная | тормозная система ручная с пневматическим приводом, воздействующим на колодки тормозных механизмов второй и третьей оси |
| Габаритные размеры полуприцепа-цистерны | |
| Длина, мм | 10 860 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 450 |
| Высота ССУ, мм | 1 490 / 1 540 |
| Документация | |
| Комплект сопроводительной документации | ПТС Свидетельство о поверке Паспорт и формуляр Сервисная книжка Паспорта на узлы, агрегаты и доп. оборудование |

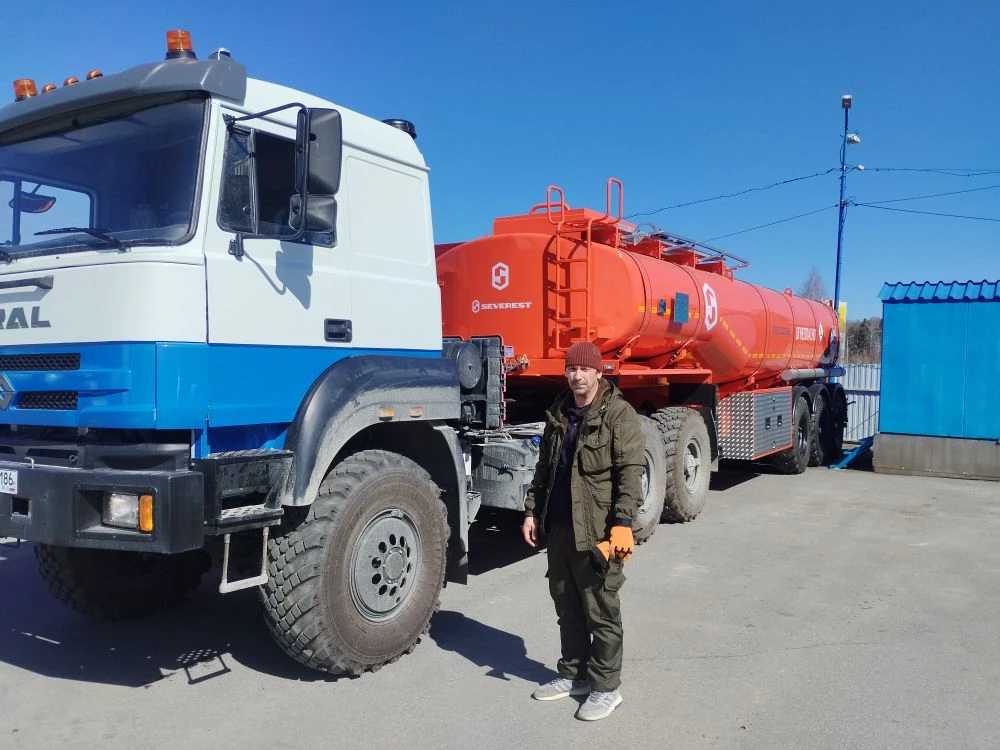

Полуприцеп цистерна ППЦН 25Т-31 ПТ УСТ 9465 рамная предназначен для кратковременного хранения и транспортирования нефтепродуктов, нефти и нефтесодержащих жидкостей.
Полуприцеп цистерна УСТ-9465 оборудован системой раздачи топлива (СРТ) для перекачивания нефтепродуктов. Отсек (СРТ) расположен в задней части полуприцепа и включает в себя трубопровод с быстроразъемными соединениями (БРС). Система раздачи топлива реализована по схеме: слив самотеком.
Емкость цистерны изготовлена с термоизолированным корпусом, а конструкция цистерны включает паровые трубы предназначенные для подачи по ним пара от внешней парогенераторной установки для подогрева перевозимой жидкости.
Полуприцеп цистерна нефтевоз имеет рамную конструкцию – цистерна укладывается в ложементы рамы полуприцепа. Фиксация цистерны на ложементах при помощи стяжных лент, обеспечивает небольшую свободу цистерны при скручивании рамы, что дополнительно снижает нагрузку на саму цистерну. Такая конструкция имеет высокую прочность и надежность за счет того, что основная часть динамических нагрузок при движении приходится на раму. Стальная рама полуприцепа цистерны из сварного профиля имеет большой запас прочности, дополнительную жесткость конструкции придают вваренные усилители.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
