ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Базовое шасси | Shacman SX42586V385 |
| Колесная формула | 6х6 |
| Схема компоновки ТС | кабина над двигателем |
| Исполнение кабины | цельнометаллическая, двухместная, двухдверная, с одним спальным местом, серия Х3000 |
| Подвеска кабины | на 4-х пневматических опорах |
| Сиденья водителя и пассажира | регулируемые, с подголовниками, без электроподогрева |
| Параметры масс (могут изменяться в зависимости от комплектации) | |
| Масса в снаряженном состоянии, кг | 14 640 |
| Допустимая полная масса, кг | 24 170 |
| Распределение нагрузки от полной массы | |
| На переднюю ось, кг | 6 780 |
| На заднюю тележку, кг | 17 390 |
| Цистерна | |
| Вместимость цистерны, м3 (поверка) | 11 |
| Количество секций, шт. | 1 |
| Форма поперечного сечения цистерны | Чемодан |
| Материал цистерны | сталь 09Г2С, S=3 мм |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%. |
| Крепление цистерны | Крепление цистерны к надрамнику лентами. Надрамник закреплен на раме автомобиля в соответствии с рекомендациями изготовителя шасси. Соответствует требованиям ДОПОГ. |
| Крышка люка | алюминиевая |
| Ограничитель уровня налива | есть |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Донный клапан, мм | ДУ 100, механический привод |
| Лестница на площадку обслуживания заливной горловины | заднее расположение |
| Поручень | поручень ограждения по краям площадки |
| Площадка обслуживания | из оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | ОП-6, 2 шт. |
| Катушка заземления | установлена в ящике УВТ |
| Ящик для песка и кошмы | пластиковые, располагаются на площадке обслуживания цистерны |
| Насосная установка | |
| Модель | СВН-80 |
| Привод | гидравлический от КОМ КПП |
| Подача, м3/с | 32...38 |
| Напор, м | 26 |
| Высота самовсасывания, м, не менее | 6,5 |
| Узел выдачи топлива (УВТ) | |
| Расположение УВТ | с левой стороны АТЗ за кабиной |
| Рукав раздаточный, м | 6 |
| «Пистолет» раздаточный, мм | Ду 25 |
| Фильтр очистки топлива, мм | Ду 50 |
| Счетчик жидкости | СЖ 25 |
| Система раздачи топлива (СРТ) | |
| Расположение СРТ | с левой стороны АТЗ в базе шасси, без ящика |
| Трубопровод цистерны, мм | Ду 65 |
| Быстроразъемные соединения (БРС) Все типы БРС |
Ду 65 |
| Пенал для рукава | металлический, оцинкованный |
| Рукав напорный, м / шт. | 4/2 |
| Двигатель | |
| Модель | WEICHAI WP12.430E50 (Евро-5) |
| Тип | с турбонаддувом и промежуточным охлаждением воздуха |
| Количество цилиндров / Расположение | 6 / рядное |
| Мощность, л.с. | 430 |
| Система охлаждения | Жидкостная |
| Система питания | непосредственный впрыск топлива с общей рампой |
| Система выпуска и нейтрализации отработавших газов | один глушитель со встроенной системой нейтрализации ОГ и системой селективной каталитической очистки SCR |
| Система питания | |
| Вместимость топливного бака, л | 600 |
| Трансмиссия | |
| Сцепление | сухое, однодисковое, с пневмогидроусилителем |
| Коробка передач | 12JSDX220TA-B механическая, синхронизированная |
| Количество передач | вперед-12, назад-2 |
| Подвеска | |
| Передняя | зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости |
| Задняя | балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости на заднем мосту |
| Рулевое управление | с гидроусилителем |
| Тормозные системы | |
| Рабочая | пневматический двухконтурный привод с разделением на контуры передняя ось / задняя тележка; ABS WABCO; тормозные механизмы всех колес барабанные |
| Стояночная | механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес |
| Вспомогательная | моторный тормоз-замедлитель с заслонкой в системе выпуска отработавших газов |
| Вспомогательная | тормозная система полуприцепа, без торможения тягачом |
| Вспомогательная | трансмиссионный тормоз-замедлитель (ретардер) |
| Шины | |
| Размер шин Информация по шинам |
315/80R22,5 |
| Габаритные размеры | |
| Длина, мм | 8 790 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 824 |
| Колесная база, мм | 3 820 + 1 400 |

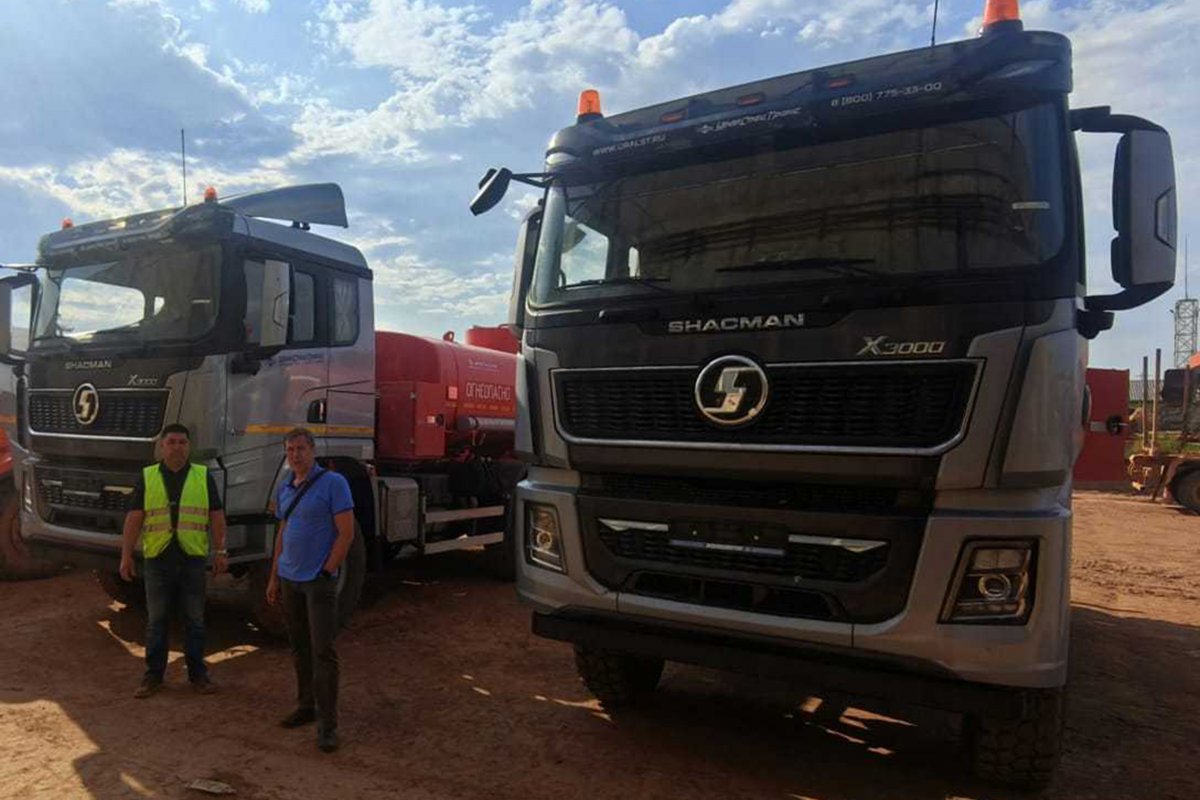

Автотопливозаправщик АТЗ-11Б на шасси SHACMAN SX42586V385 предназначен для транспортирования и кратковременного хранения светлых нефтепродуктов. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
